產品分類:轉體球鉸與連續轉體系統
上架時間:2024-03-29 09:56:20
產品描述:橋梁轉體球鉸裝置由橋梁轉體支座、滑道和撐腳組成。該裝置是更具橋梁的使用要求,參照并滿足國家GB/T17955-2009《橋梁球型支座》及其他相關行業標準研發的橋梁標準構件系列產品。橋梁轉體球鉸裝置適用于需跨越公路、鐵路、河流等需要轉體的橋梁。...
橋梁轉體球鉸裝置:

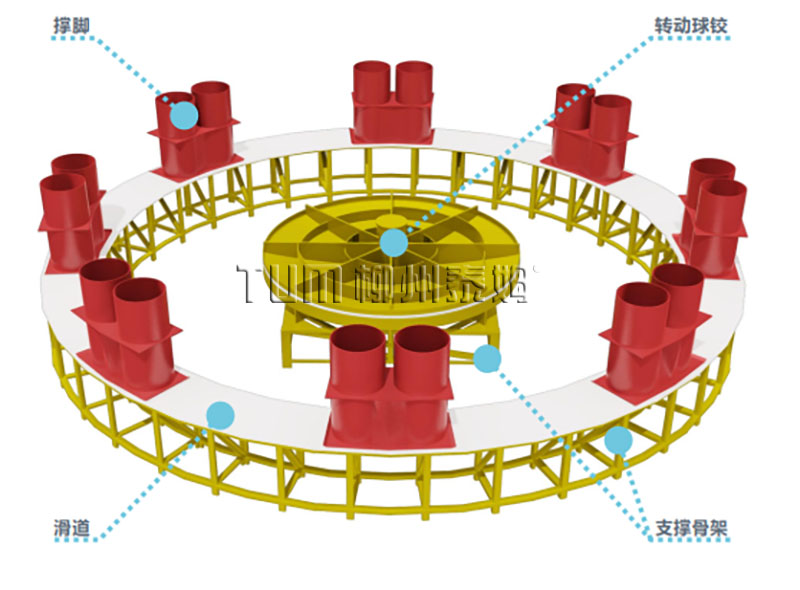

橋梁轉體球鉸裝置主要由轉動體系和保險體系兩大部分組成。其中轉動體系由上球鉸、下球鉸、轉軸及下球鉸骨架等組成。保險體系由撐腳、滑道、滑道骨架組成。橋梁轉體球鉸裝置適用于需跨越公路、鐵路、河流等需要轉體的橋梁工程。
我公司橋梁轉體球鉸裝置具有轉動阻力小、穩定性好、安全性高、全程受力情況可監控;并且可有效避免四氟板滑塊脫落,有效杜絕中心轉軸的不良位移;上、下球鉸都設置有肋板,可有效防止在加工、運輸過程中變形,并方便球鉸定位、加強與周圍混凝土的連接。
橋梁轉體球鉸裝置特點:
1、套筒中有四氟管,并用螺母鎖穩轉軸,可防止轉軸在轉體過程中的不良位移,減少轉體過程中產生的摩擦。
2、球鉸上的滑塊已預裝好,由螺紋帽鎖緊并由數控設備加工成與上球鉸配套的球弧面,有效防止了轉體過程中四氟塊脫落的情況,同時有效保證滑塊與上球餃的貼合。
3、上、下球鉸設置肋板,防止在加工、運輸過程中變形,并方便球鉸定位、加強與周圍混凝土的連接。
柳州泰姆橋梁轉體球鉸裝置與傳統橋梁轉體球鉸裝置技術對比 | |||
序號 | 比較內容 | 傳統橋梁轉體球鉸裝置 | 柳州泰姆橋梁轉體球鉸裝置 |
1 | 轉軸阻力 | 單一轉軸,轉軸套筒中只有黃油四氟粉,轉動阻力較大 | 四氟管套可減少轉軸轉動過程中產生的摩擦 |
2 | 轉軸穩定 | 轉軸無其他固定裝置,轉動過程中易因出現不良位移而出現危險。 | 利用螺母鎖死轉軸上下方,有效杜絕轉動過程中出現的不良位移,提高轉體施工的安全。 |
3 | 滑塊 | 需現場將滑塊放入下球鉸的凹槽中,轉動時滑塊易脫落。可能與上球鉸配合不是很好。 | 在工廠用螺紋帽鎖死滑塊并加工成球弧面,杜絕了滑塊脫落的情況,保證滑塊與上球鉸充分接觸。 |
4 | 球鉸結構 | 易在加工,運輸過程中變形 | 上、下球鉸背部設置肋板,防止在加工、運輸過程中變形。 |
